Кондиционеры кассетного типа функционируют по такому же принципу, как и настенные сплит-системы, разница состоит только в месте установки – кассетные монтируются не на стену, а в потолок. Внутренний блок вплотную крепится к навесному потолку и распределяет кондиционированный воздух через две, три или четыре стороны. Внешний блок кассетного кондиционера монтируется снаружи помещения во многом так же, как в случае обычной сплит-системы.

Преимущества кондиционеров кассетного типа

Производительность кассетных кондиционеров сопоставима с другими типами систем, однако, поскольку они чаще всего устанавливаются в коммерческих или офисных помещениях, то обладают большей мощностью, чем настенные. Еще несколько отличительных черт данных систем охлаждения:

• стандартизованные размеры, подходящие для любого типа подвесного потолка, включая потолок типа Армстронг;
• спрятанная система фреоновых трубок под навесным потолком. Данная особенность позволяет беспрепятственно получить доступ к обслуживанию системы охлаждения, а также не требует специальных штроб в стене;
• специфическая форма вентилятора, используемая в кассетных кондиционерах, существенно снижает уровень шума, производимого прибором.

Кондиционеры данного типа, как правило, стоят дороже, чем другие системы.

Где устанавливаются кассетные кондиционеры

Данный тип изделий поставляется в различных размерах и вариантах исполнений, поэтому существует выбор места их установки в помещении. Кассетные кондиционеры больше подходят для больших площадей – существуют ограничения по высоте потолков (не менее 3 м), . Поскольку они занимают достаточно большое количество места, а потолок состоит из балок и перекрытий – нужно проконсультироваться с экспертом по установке, чтобы выяснить, где безопаснее всего произвести монтаж.

Как правило, расположение внутреннего блока кондиционера должно также обеспечивать сбалансированный поток воздуха, а также находится вдали от источника тепла.

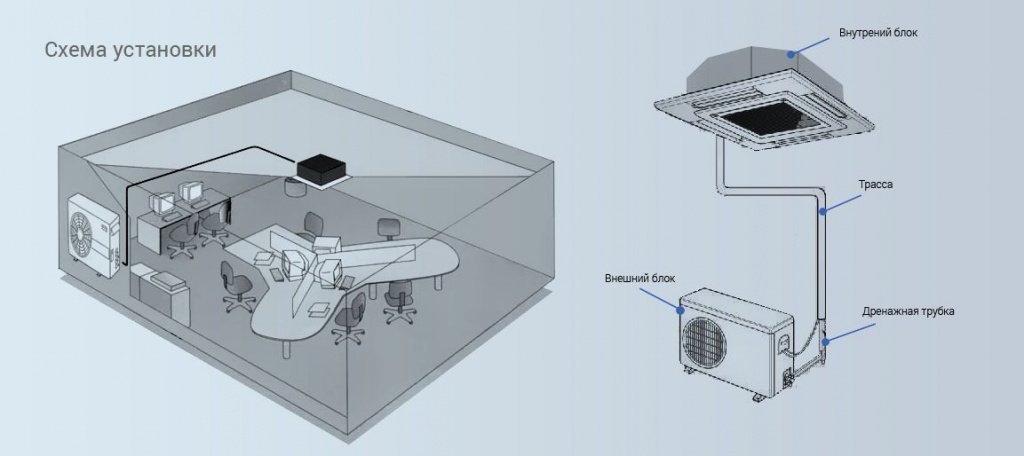

Рекомендации по установке наружного блока для кондиционера кассетного типа такие же, как и для любого другого кондиционера (сплит-системы). Наружные блоки должны быть установлены в соответствии со следующими требованиями:

1. Отсутствие действия вибрации на блок;
2. Свободное пространство с обеих сторон для обеспечения воздушного потока;
3. Легкий доступ для обслуживания системы.

Монтаж кондиционера

Данный тип устройств имеет непростую систему крепления и разводки воздушных коммуникаций, для наладки устройства нужно обладать определенными знаниями и навыками, следовательно, монтаж кассетных кондиционеров должен производиться специалистами.

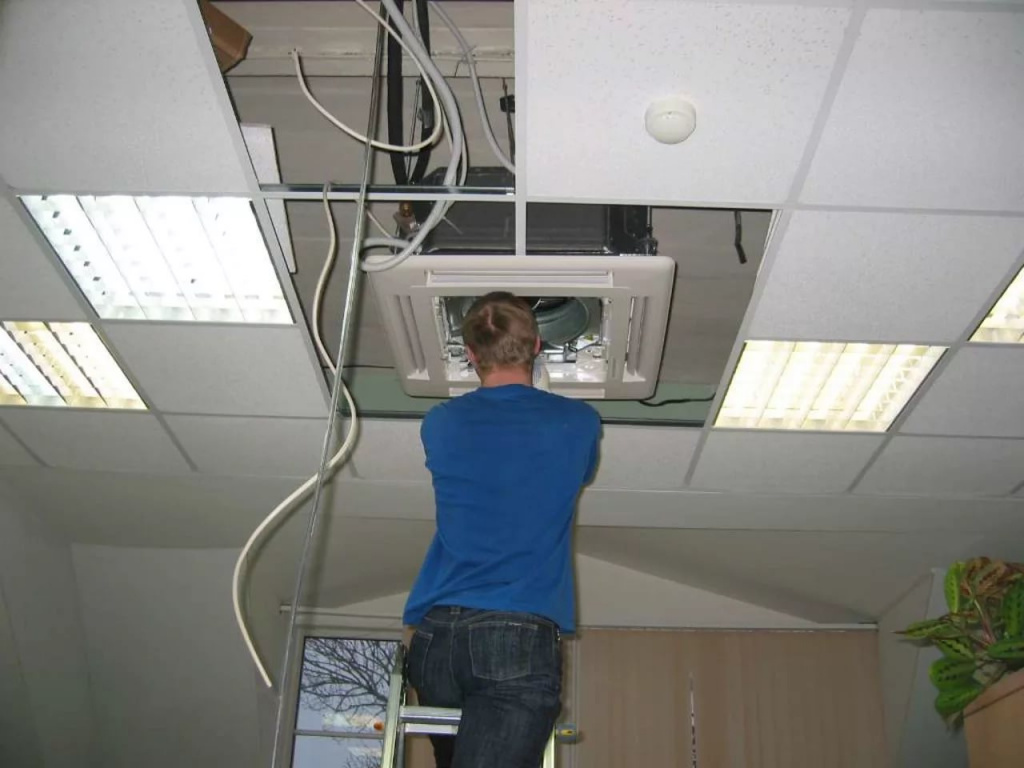

Установка внутреннего блока

Монтаж внутреннего блока может быть произведен как в уже имеющийся навесной потолок, так и одновременно с «потолочными» работами. Процесс установки происходит по одному сценарию и состоит из следующих этапов:

1. В потолке, согласно трафарету, вырезается отверстие для установки (в случае, одновременного монтажа потолка, бумажный трафарет крепится на блоке после его установки);
2. Выбор мест подсоединения и длин дренажной системы, холодильного контура, проводки к внутреннему блоку;
3. Определение расположения монтажных скоб по трафарету;
4. Для монтажных крюков высверливаются 4 отверстия, глубиной 40-50 мм, диаметром 12 мм;
5. Монтаж кассетного блока ровно, относительно горизонта потолка;
6. Равномерное затягивание крепежа.

Дренажная трубка во время монтажа не должна искривиться. Внутренний блок своей нижней частью корпуса должен быть «утоплен» в подвесном потолке примерно на 10-12 мм.

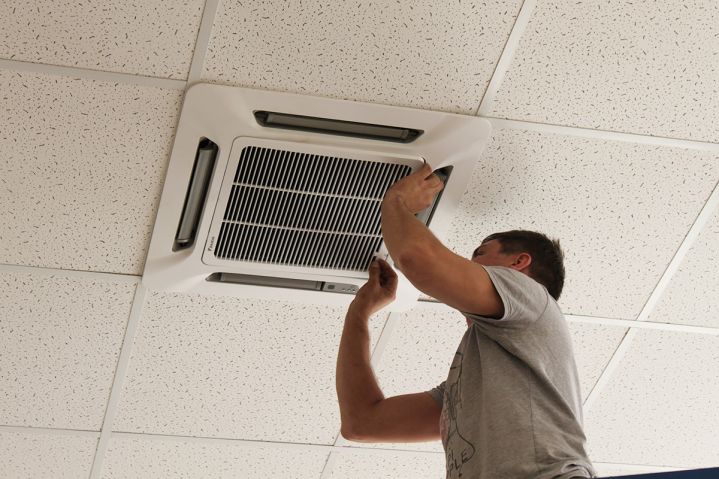

Установка лицевой панели

Установка заключается в выполнении следующих шагов:

• снятие решетки воздухозабора;
• двигатель, качающий жалюзи кондиционера, совмещается с областью подключения трубопровода;
• закрепление скоб: в первую очередь, закрепляются скобы на самой панели, затем – две другие в любой последовательности;
• фиксация горизонтального положения панели путем регулировки винтов на панельных креплениях;
• ввинчивание винтов до состояния, когда изоляционная прокладка между панелью и корпусом не уменьшится до 4-6 мм;
• решетка воздухозабора крепится в панели блока;
• двигатель соединяется с блоком управления электрическими контактами;
• решетка закрывается, монтируются заглушки.

Существует несколько нюансов работы с лицевой панелью внутреннего блока кассетного кондиционера: она не должна соприкасаться с любыми поверхностями (стенами, полом ), также необходимо оградить панель от повреждений (падений или ударов).

Установка внешнего блока

Монтаж внешнего блока осуществляется в кирпичную или бетонную стену  в соответствии с нормами крепления, зависящими от массы устройства.

Укладка трубопроводов

Предварительно рассчитывается длина магистралей трубопроводов, которая зависит от расстояния между блоками и не должна превышать 30 м. Влага и грязь не должны попадать во внутренний контур. Перепад высоты между внешним и внутренним блоками не должен быть больше 20 м.

Сам процесс монтажа и укладки должен состоять из:

• подключение трубок к внутреннему блоку «кассетника»;
• подключение к внешнему блоку кондиционера;
• сгибание трубопровода (угол не должен быть более 90 градусов);
• высверливание отверстия необходимого диаметра;
• трубы и проводка собирается в единый пучок при помощи изоленты;
• подключение магистралей через высверленные отверстия к нужным блокам кондиционера;
• открытие штоков, проверка утечки хладагента (в случае необходимости, в конце установки производится дозаправка хладагента);
• удаление воздуха из системы, окончательная стяжка крепежей.

Подсоединение дренажной системы

Кондиционер кассетного типа оснащен внутренней помпой (насосом), который в принудительном порядке убирает конденсат, скопившийся в специальном поддоне из-за циркуляции теплых и холодных потоков через устройство внутреннего блока. Подключение дренажной системы, через которую стекает ненужная влага, происходит через полиэтиленовую трубку внешним диаметром 37-39 мм. Одним концом трубка надевается и зажимается на патрубке насоса внутреннего блока, а второй выводится из помещения, угол наклона не должен быть более 30 градусов, чтобы избежать обратного направления потока конденсата.

Электрическое подключение кассетного кондиционера

Меры безопасности при электрическом подключении:

• все блоки кондиционера должны быть заземлены;
• ставится отдельный автомат для системы кондиционирования;
• в силовой контур электрической цепи вводятся предохранители.
